Kinematic Model for 3 Wheel Omni Drive Robot

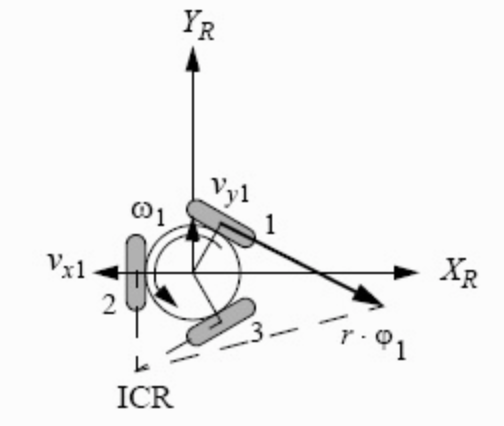

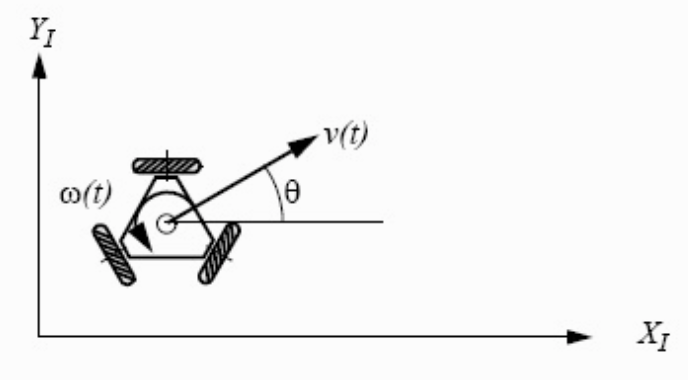

3 Wheel Omni Drive 로봇은 메카넘휠(90º) 3개를 120º 간격으로 배치하여 구성하며, 바퀴 속도의 조합에 따라 전방향으로 이동 가능하다.

식은 다음과 같이 나타낼 수 있다.

 \dot{\phi} = J_{2}^{-1} J_{1f} R(\theta) \dot{\xi_{I}}  \dot{\xi_{I}} = R(\theta)^{-1}J_{1f}^{-1}J_{2}\dot{\phi}

여기서,

 \dot{\phi} = \begin{bmatrix} \dot{\phi}_{1} \\ \dot{\phi}_{2} \\ \dot{\phi}_{3} \end{bmatrix}  \dot{\xi_{I}} = \begin{bmatrix} \dot{x} \\ \dot{y} \\ \dot{\theta} \end{bmatrix}   J_{2} = \begin{bmatrix} 2r & 0 & 0 \\ 0 & 2r & 0 \\ 0 & 0 & 2r \end{bmatrix}  J_{1f} = \begin{bmatrix} sin(\frac{\pi}{3}) & -cos(\frac{\pi}{3}) & -l \\ 0 & -cos(\pi) & -l \\ sin(-\frac{\pi}{3}) & -cos(-\frac{\pi}{3}) & -l \end{bmatrix}  R(\theta) = \begin{bmatrix} cos \theta & sin\theta & 0 \\ -sin \theta & cos \theta & 0 \\ 0 & 0 & 1\end{bmatrix}

r는 바퀴의 반지름, l은 로봇 중심으로부터 바퀴까지의 거리이다.

이제 바퀴의 속도 변경에 따른, 로봇의 움직임을 구하려면,

 \begin{bmatrix} \dot{x} \\ \dot{y} \\ \dot{\theta} \end{bmatrix} = \begin{bmatrix} cos \theta & sin\theta & 0 \\ -sin \theta & cos \theta & 0 \\ 0 & 0 & 1\end{bmatrix}^{-1} \begin{bmatrix} sin(\frac{\pi}{3}) & -cos(\frac{\pi}{3}) & -l \\ 0 & -cos(\pi) & -l \\ sin(-\frac{\pi}{3}) & -cos(-\frac{\pi}{3}) & -l \end{bmatrix}^{-1} \begin{bmatrix} 2r & 0 & 0 \\ 0 & 2r & 0 \\ 0 & 0 & 2r \end{bmatrix} \begin{bmatrix} \dot{\phi}_{1} \\ \dot{\phi}_{2} \\ \dot{\phi}_{3} \end{bmatrix}

여기서 나온 결과, 즉 로봇의 속도 (\dot{x}, \dot{y}, \dot{\theta})를 누적하면 Odometry 정보를 얻을 수 있다.

이제 로봇을 제어하기 위해서, 원하는 로봇의 선속도 (\dot{x}, \dot{y} ), 각속도 (\dot{\theta})가 입력이 되면,

 \begin{bmatrix} \dot{\phi}_{1} \\ \dot{\phi}_{2} \\ \dot{\phi}_{3} \end{bmatrix} =  \begin{bmatrix} 2r & 0 & 0 \\ 0 & 2r & 0 \\ 0 & 0 & 2r \end{bmatrix}^{-1} \begin{bmatrix} sin(\frac{\pi}{3}) & -cos(\frac{\pi}{3}) & -l \\ 0 & -cos(\pi) & -l \\ sin(-\frac{\pi}{3}) & -cos(-\frac{\pi}{3}) & -l \end{bmatrix}  \begin{bmatrix} cos(0) & sin(0) & 0 \\ -sin(0) & cos(0) & 0 \\ 0 & 0 & 1\end{bmatrix}  \begin{bmatrix} \dot{x} \\ \dot{y} \\ \dot{\theta} \end{bmatrix}

와 같이 각 바퀴의 속도를 구할 수 있다. 이제 이 속도를 바퀴 모터에 적용하면 로봇이 원하는 방향으로 움직인다.

참고:

Ubuntu에서 USB 시리얼포트 low_latency 설정하기

로봇에 외장 기기를 부착할 경우 USB 시리얼포트 디바이스를 많이 사용한다. 요즘 나온 메인보드엔 시리얼포트가 없으니 당여한 이야기인데, USB 통신의 특성상 latency timer 값이 16ms로 기본으로 설정되어 있어, 빠른 응답 특성을 요구할때엔 속도 저하의 이유가 된다.

먼저 현재 설정된 latency_timer 값을 확인해본다.

$ cat /cat/sys/bus/usb-serial/devices/ttyUSB0/latency_timer
16

ttyUSB0는 사용자의 포트 번호에 따라 변경하여 사용하면 된다. 위와 같이 16ms로 설정되어 있는 값을 1ms로 변경해본다.

$ echo 1 | sudo tee /sys/bus/usb-serial/devices/ttyUSB0/latency_timer

문제는 이를 부팅때마다 반복해야 되는데, setserial 명령어를 udev 룰에 추가해서 이를 간단히 해결할 수 있다. 먼저 setserial를 설치한다.

$ sudo apt install setserial

다음으로 /etc/udev/rules.d로 이동해서, 99-ttyUSB.rules 파일을 만들거나, 이미 사용하고 있는 룰에 다음과 같이 추가한다.

KERNEL=="ttyUSB[0-9]*", MODE="666", ATTRS{idVendor}="0403", RUN+="/bin/setserial /dev/%k low_latency"

저장하고, 재부팅한다.

이제 명령어로 확인해보면

$ cat /cat/sys/bus/usb-serial/devices/ttyUSB0/latency_timer
1
$ cat /cat/sys/bus/usb-serial/devices/ttyUSB1/latency_timer
1
$ cat /cat/sys/bus/usb-serial/devices/ttyUSB2/latency_timer
1

모든 USB 시리얼포트의 latency_timer 값이 1ms로 설정되어 있음을 볼 수 있다.

[독서후기] 기계 요소 설계 (3판)

태생이 전자 공돌이라, 소프트웨어까진 어떻게 해본다 쳐도, 기구설계는 완전 다른 이야기인듯 하다. 물론 요즘에야 개발 도구들이 잘 되어 있어 뚝딱뚝딱 만들어 볼수 있다곤 하지만, 그래도 기본적인 사항은 알아야 이해를 하고 만들어볼 수 있는 듯.

3D 프린터를 좀더 알차게 사용해보고 싶은 마음에, 서점 간 김에 그래도 좀 예제가 많아보이는 책을 구입했다. 기초적인 요소들에 대한 설명과 각종 수치들이 있고, 한국에선 요런거 사용함 등등의 내용이 보인다. 아주 자세히 보진 못하겠지만, 간단한 기구 설계할 때 유용하게 사용할 수 있을 듯 하다.

교보문고: http://www.kyobobook.co.kr/product/detailViewKor.laf?ejkGb=KOR&mallGb=KOR&barcode=9788942907403&orderClick=LAH&Kc=#N

[독서후기] 칼만 필터는 어렵지 않아

아마 예전 책 제목은 “칼만 필터의 이해”였던 것 같다. 칼만필터를 로봇에 적용해서 사용하긴 하는데 (OpenCV에서 함수 형태로 있으니…) 이게 어떻게 동작하는 것인지, 왜 적용해야 하는지에 대한 궁금함이 항상 있던 차에 예전 판본을 보고 이해했던 기억이 난다.

이번에 새로 개정되어 제목도 바뀌어 출시되었길래, 또 다시 구입했다. 내용도 약간 증가한듯 하고, 비록 매틀랩 코드이지만 예제도 잘 구현되어 있다. (이걸 파이썬이나 다른 언어로 바꾸는거야 머, 쉬운 작업이니)

교보문고: http://www.kyobobook.co.kr/product/detailViewKor.laf?ejkGb=KOR&mallGb=KOR&barcode=9791156644415&orderClick=LEB&Kc=

소라게 집 바꿔주기

한달 전 쯤? 아들 녀석이 방과후 학교에서 소라게 한마리를 가지고 왔습니다. 조그만 플라스틱 케이스와 젤리처럼 생긴 먹이 하나와 같이요. 사실 며칠 지나지 않아 죽거나 할 줄 알았는데 의외로? 한달이 지났는데도 잘 지내고, 밤이 되면 부스럭부스럭 조그만 케이스를 탈출하고자 노력하더군요. ㅠㅠ

인터넷을 검색해보니 소라게의 수명이 엄청 길더라고요. 자연에서 사는 녀석들은 몇십년을 산다고도 하고… 암튼 이대로는 안되겠다 싶어 인터넷을 검색해보고, 다이소에서 적당한 집 (큰 플라스틱 케이스)을 사오고, 코코칩이라 불리는 바닥재, 먹이용 젤리를 주문했습니다.

두텁게 코코칩을 깔아주고, 소라게를 새로운 집에 옮겨주고 젤리를 하나 까서 같이 놓아주었습니다.

원래 소라게의 습성이 어두운 밤에 주로 움직이고, 저런 코코칩 같은 바닥재를 깔아주면 파고 들어가서 산다고 하네요. 지금도 계속 바닥으로 파고들고, 가끔씩 먹이 있는 쪽으로 움직여 젤리를 파먹고 하고 있습니다. 새로운 집을 맘에 들어 하는 것 같습니다.

바닥재는 3주 정도에 한번씩 갈아주고, 그 동안은 너무 건조해지지 않도록 스프레이로 물을 조금씩 뿌려주면 되고, 젤리도 갈아주면 된다고 합니다. 혼자는 외로워할테니 한마리 더 넣어줘도 좋을듯 한데… 저 녀석이 암컷인지 숫컷인지 알 방법이 없네요.?? ^^

스팸무스비

이름은 뭔가 있어보이는데, 그냥 스팸 들어간 김밥인데 모양은 좀 다른 것. 아주~ 간단히 만들수 있고 재료를 좀더 추가하면 고급스럽게도 만들수 있다.

재료: 밥 2공기, 참기름 두 큰술, 깨소금 약간, 소금 약간, 스팸 작은 통 하나, 김밥용 김 2장.

  1. 밥 2공기를 큰 그릇에 덜어놓고 한소큼 식힌다. 참기름 혹은 들기름 2 큰술, 소금 약간, 깨소금 약간 넣고 잘 섞어준다. 밥의 간은 약간 싱겁게 해야 나중에 스팸의 간과 섞여 괜찮다.
  2. 스팸 작은 통을 열고 다 꺼낸 다음 스팸통 길이 방향으로 4개로 나눈다.
  3. 자른 스팸은 후라이팬에 잘 구워준다.
  4. 투명랩을 좀 크게 잘라, 빈 스팸통에 잘 깔아준다.
  5. 밥을 통의 1/3민큼 채우고, 그 다음 구운 스팸을 넣어준다.
  6. 나머지 공간을 또 밥으로 채운다.
  7. 랩을 잘 싸서 꺼낸다.
  8. 4 ~ 7 과정을 반복.
  9. 김밥용 김을 반으로 나눈다.
  10. 8번까지 만든 것을 김밥 중앙에 넣고, 김을 잘 싸준다.
  11. 먹기 좋게 썰어서 먹는다.

스팸 이외에 계란스크램플, 볶음양파, 볶음 김치 등을 추가해서 싸 먹어도 별미임.

끝!

Blockly 블럭 만들기 #1

Blockly는 사용자가 원하는 기능의 블럭을 자유롭게 만들수 있다. 기본 제공된 블럭 외에 사용자의 로봇이나 기타 기능과 연동하기 위한 블럭을 생성하고, 이를 툴박스에 넣어 사용하면 된다.

Blockly는 이러한 블럭들을 쉽게 만들수 있도록 도구를 제공한다. 재밌게도 블럭을 생성하는 것도 블럭으로 만든다. 물론 나중에 좀 익숙해지만 텍스트로 편집하는게 좀더 쉬울 수 있지만, 제공되는 도구를 이용하면 생성되는 블럭 모양을 확인하면서 수정이 가능하다.

먼저 Blockly Developer Tools를 사용해보자. 사파리나 크롬 등 브라우저를 열고 (https://blockly-demo.appspot.com/static/demos/blockfactory/index.html)으로 이동한다.

위와 같은 화면이 나오는데, 왼쪽은 블럭을 생성하기 위한 블럭 코딩 영역, 오른쪽 상단엔 생성된 블럭 모양을 실시간으로 확인이 가능하고, 오른쪽 중앙엔 추후 코드에 삽입하기 위한 JSON 코드, 오른쪽 하단엔 블럭을 실제 코드로 생성하기 위한 generator 코드가 생성된다.

일단 흐름을 보기 위해 아주 간단한 블럭을 생성해보도록 한다. 사용자의 문자열 입력을 받아 console에 출력하는 블럭을 만들어 보록 한다. 먼저 블럭의 name을 수정한다. 여기선 console_print로 한다.

다음으로 이 블럭은 다른 블럭들과 상하 연결하여 사용 가능해야 하므로, connection을 top+bottom connections로 변경한다. 이렇게 되면 미리보기 창의 블럭 모양이 변경됨을 볼 수 있다.

다음으로 사용자의 문자열을 입력 받아야 한다. 왼쪽 툴박스 창에서 Input 카테고리내에 value input 블럭을 inputs에 추가한다. 이 입력을 받아서 내부에서 처리하기 위한 변수명은 value_input 옆에 있는 NAME이다. 이를 필요에 따라 적절하게 수정한다.

이제 블럭에 기능을 설명하기 위한 텍스트 블럭을 추가한다. (Field 카테고리 Text 블럭)

입력은 Text만 받아야 하므로, 입력 type에 String 블럭을 추가한다.

마지막으로 블럭의 색상과, 이 블럭을 사용하는데 필요한 tooltip, help url 등을 입력한다.

이제 생성된 블럭의 모양을 확인해보면,

와 같이 간단한 모양의 블럭이 생성되었다. 생성된 JSON 코드를 확인해보면,

{
  "type": "console_print",
  "message0": "console print %1",
  "args0": [
    {
      "type": "input_value",
      "name": "NAME",
      "check": "String"
    }
  ],
  "previousStatement": null,
  "nextStatement": null,
  "colour": 330,
  "tooltip": "Block for printing the user message",
  "helpUrl": "https://ahnbk.com"
}

그리고, 이와 같이 생성된 Generator stub을 보면,

Blockly.JavaScript['console_print'] = function(block) {
  var value_name = Blockly.JavaScript.valueToCode(block, 'NAME', Blockly.JavaScript.ORDER_ATOMIC);
  // TODO: Assemble JavaScript into code variable.
  var code = '...;\n';
  return code;
};

와 같이 되어 있다. 자 이제 블럭이 생성되었으므로, 이를 지난번에 만들었던 예제에 생성된 블럭을 추가해보도록 한다. 예제 디렉토리로 이동하여, my_blocks.js 파일을 생성하고, 다음과 같이 입력한다.

'use strict';

goog.require('Blockly.Blocks');
goog.require('Blockly');

Blockly.defineBlocksWithJsonArray(
[
    // insert blocks here

]);

이제 “insert blocks here 부분에 위에서 생성된 코드를 붙여 넣는다.

'use strict';

goog.require('Blockly.Blocks');
goog.require('Blockly');

Blockly.defineBlocksWithJsonArray(
[
    {
        "type": "console_print",
        "message0": "console print %1",
        "args0": [
          {
            "type": "input_value",
            "name": "NAME",
            "check": "String"
          }
        ],
        "previousStatement": null,
        "nextStatement": null,
        "colour": 330,
        "tooltip": "Block for printing the user message",
        "helpUrl": "https://ahnbk.com"
      },
]);

저장한 다음, index.html 파일을 열고 위 파일을 로딩하도록 추가한다.

<!DOCTYPE html>
<!-- HTML file to host Blockly in a mobile WebView. -->
<html>
<head>
  <meta name="viewport" content="width=device-width, initial-scale=1, maximum-scale=1">
  <style type="text/css">
    html, body, #blocklyDiv {
      border: 0;
      height: 100%;
      margin: 0;
      padding: 0;
      width: 100%;
    }
  </style>
  <script src="blockly_compressed.js"></script>
  <script src="blocks_compressed.js"></script>
  <!-- TODO: Select msg file based on locale. -->
  <script src="msg/js/en.js"></script>
  <script src="toolbox_standard.js"></script>
  <script src="my_blocks.js"></script>
</head>
<body>
  <div id="blocklyDiv"></div>
  <script type="text/javascript">
    var workspacePlayground = Blockly.inject('blocklyDiv', {
          media: 'media/',
          toolbox: BLOCKLY_TOOLBOX_XML['standard'],
          zoom: {controls: true}
        });
  </script>
</body>
</html>

바로 이전 포스팅에서 만든 Custom 카테고리에 생성된 블럭을 추가한다.

+ '<category name="Custom" colour="100">'
+   '<block type="console_print">'
+   '</block>'
+ '</category>'

자, 이제 예제를 다시 열어보면,

Custom 카테고리에 console print 블럭이 추가되어 있음을 볼 수있다. 만약 문자열 입력에 default 값을 넣어 주고 싶다면, 툴박스에 코드를 다음과 같이 수정한다.

+ '<category name="Custom" colour="100">'
+   '<block type="console_print">'
+     '<value name="NAME">'
+       '<shadow type="text">'
+         '<field name="TEXT">Hello Blockly</field>'
+       '</shadow>'
+     '</value>'
+   '</block>'
+ '</category>'

이제 다시 예제를 확인해보면,

와 같이 되어 있음을 확인할 수 있다. 다음엔 좀더 다양한 모양의 블럭을 만들어보록 한다.

Scratch 3.0 Scratch Link를 수정해보기

Scratch 3.0은 외부기기와 연동하기 위해서 Scratch Link 앱을 이용해야 한다. (Scratch 내부에 구현할 수도 있을 것 같은데, 이렇게 되면 다른 운영체제에서 호환이 안될테니 아마도 이렇게 만들어 놓은듯 하다) 내부를 들여다보면 Scratch Link에서 WebSocket 서버를 제공하고, BLE, BT로 구분하여 접속할 수 있다. 통신은 JSONRPC를 이용한다. BLE, BT 모두 프로토콜은 동일하다.

따라서 Bluetooth 시리얼, BLE 등을 이용한 기기들은 기존 프로토콜을 이용하여 접속 및 연동이 가능하다. OROCA-Edubot도 이와 같은 과정을 통해 연동에 성공하였다. 이제 좀더 나아가 시리얼포트를 이용할 경우 (예를 들어 Arduino 보드나 사용자가 개발한 보드들)엔 어떻게 해야 할까?

고민해본 결과 가장 클리어한 방법은 Scratch Link를 확장하여 시리얼 통신을 지원하게끔 하면 될 것 같다. 마침 기존까진 실행파일로만 제공되었던 Scratch Link가 이젠 소스까지 제공되고 있다. 개발 지원 운영체제는 macOS와 윈도우이다.

소스는 https://github.com/llk/scratch-link에서 받을 수 있다. 개발PC에 일단 클론해 보고,

$ git clone https://github.com/LLK/scratch-link.git

README.md 파일에 나온 것과 같은 과정을 통해 빌드해보자. 보안 WebSocket를 사용해야 하므로 인증서가 필요하다. 나중에 판매하거나 양상 목적이라면 돈을 주고 구입해야 하지만, 개인이 사용할 경우엔 PC에서 쉽게 생성 가능하다.

$ cd scratch-link
$ cd Certificates
$ openssl req -x509 -out scratch-device-manager.cer -keyout scratch-device-manager.key \
  -newkey rsa:2048 -nodes -sha256 \
  -subj '/CN=scratch-device-manager' -extensions EXT -config <( \
   printf "[dn]\nCN=localhost\n[req]\ndistinguished_name = dn\n[EXT]\nsubjectAltName=DNS:localhost\nkeyUsage=digitalSignature\nextendedKeyUsage=serverAuth")

$ ./convert-certificates.sh

위 과정이 완료되면 out 디렉토리에  scratch-device-manager.pem, scratch-device-manager.pfx 파일이 생성된다.

현재 내가 사용하고 있는 개발환경은 macOS 이므로, macOS 폴더로 이동하여 빌드를 시작한다. Xcode, pngcrush를 미리 설치되어 있어야 한다. Xcode는 앱스토어에서, pngcrush는 homebrew를 이용하면 쉽게 설치할 수 있다.

$ cd ..
$ cd macOS
$ make

빌드에 필요한 패키지들이 자동으로 설치되고, 에러가 없이 완료되면 dist 디렉토리가 생성되고 Scratch Link 앱이 생성되어 있음을 볼 수 있다.

이제 이 앱을 실행해보면, 기존과 같이 메뉴바에 Scratch Link가 위치한다.

Scratch 3.0를 실행하고, BLE와 BT 등 기존과 동일하게 동작하는지 확인한다. 지난번 개발환경 구축 포스팅에서 device-manager.scratch.mit.edu를 hosts 파일을 이용해 127.0.0.1로 강제 변경하였는데, 이제 Scratch Link를 직접 사용할 수 있으므로 localhost로 변경하여 사용해도 무방하다.

따라서, hosts 파일을 변경하는 작업을 하지 않고, scratch-vm 내에서 다음의 파일에 있는 웹소켓 주소를 localhost로 변경한다.

> scratch-vm/src/io/ble.js

const ScratchLinkWebSocket = 'wss://localhost:20110/scratch/ble';
> scratch-vm/src/io/bt.js

const ScratchLinkWebSocket = 'wss://localhost:20110/scratch/bt';

(추가) 최근 변경된 버전에선 ./util/scratch-link-websocket.js 에서 저 링크들을 관리하는 듯 하다. 따라서 해당 파일을 수정해주면 됨.

> scratch-vm/src/util/scratch-link-websocket.js
28: this._ws = new WebSocket('wss://device-manager.scratch.mit.edu:20110/scratch/ble');
31: this._ws = new WebSocket('wss://device-manager.scratch.mit.edu:20110/scratch/bt');

이제 Scratch 3.0을 실행하고 확장카드를 실행해보면,

사파리의 경우, 위와 같이 Scratch Link와의 연결이 되지 않는다. 새로운 사파리 창을 띄우고 https://localhost:20110 로 접속한다. 다음과 같이 나오는데,

Show Details 버튼을 누르고, 아래쪽에 visit this website 링크를 누르고 다시 한번 접속하겠다고 하면, 어드민 암호를 입력하고 현재의 인증서가 사파리에 저장된다.

이제 Scratch 3.0에서 정상적으로 실행됨을 볼 수 있다.

다음엔 Scratch Link의 소스를 분석하고 시리얼 통신이 가능하도록 모듈을 작성해보도록 한다.


참고링크

잔치국수

아들 녀석이 국수를 좋아하여 종종 끓여주고 있음.

육수

  1. 물 650ml 정도에 국간장, 양조간장을 같은 비율로 섞어주고 끓인다. 이때 간을 봤을 따, 살짝 간장맛이 들 정도로.
  2. 당근, 호박, 양파를 채 썰고 끓는 물이 넣어준다.
  3. 야채가 익으면, 계란 한개를 풀어 불을 끈 상태에서 넣어준다.
  4. 다시 끓이면서, 소금으로 간을 맞춘다. 후추도 첨가.

국수

  1. 면의 종류가 많긴한데, 먹기 부드러운 세면으로 선택
  2. 1인분 양을 잡아 끓이고, 다 익었다 싶으면 찬물에 행궈서 그릇에 이쁘게 담아준다.

완성

  1. 국수를 담은 그릇에 국물만 적당량을 살살 부어준다.
  2. 야채 및 계란 등 삶은 건더기를 국수 위에 살포시 얹어준다.

간장을 많이 넣으면 국물이 짙은 색으로 탁해지니 약간만 넣고, 최종 간은 소금으로. 양념장을 만들어 넣어 먹어도 되지만 이대로 먹어도 큰 무리수는 없음.

취향에 따라 김치 등을 얇게 썰어 같이 먹어도 별미.

Anki Vector 언박싱

얼마전 Anki社가 문을 닫았다. Cozi, Vector 등 귀엽고 기능 많은 로봇들을 개발하였고, 언뜻 보기엔 많이 팔리기도 하였는데… 왜 그랬을까… 뭐 암튼! 항상 구매해보고 싶단 생각은 갖고 있었는데, 문을 닫았다니 더 구매해보고 싶어서 뉴스가 뜬 날 바로 주문했다. 가격은 대충 30만원 정도? 해외주문이라 시간이 좀 걸리는 듯 하더니 드디어 도착.

이 로봇은 저 귀여운 눈이 포인트! 로봇 전체 색상은 아주 짙은 회색 (검은색이라고 해야 되나?)이 기본이고, 군데군데 금색 포인트, LED 등이 배치되어 있다.

상자를 열어보면 알차게 로봇과 큐브가 넣어져 있다. 역시 제품은 꺼내자마자 켜고 동작되어야 제맛. 이것저것 많이 설정하거나 하면 사용자는 힘들어진다. 전원키고 스맛폰 연결해서 계정 연동하면 끝.

한글이 지원되지는 않고 영어로 명령을 내리거나 의사소통해야 된다. Wakeup 단어는 “Hey! Vector.”이다. 로봇이 뭔가 처리를 하는 동안엔 알아듣지 못하며, 중간중간 idle 상태에선 칼 같이 알아듣는다.

큐브를 이용해 이것저것 명령을 내릴수도 있고, 그냥 냅두면 알아서 갖고 논다. 몇시간 정도 갖고 놀아본 결과, 이 제품의 컨셉은 애완동물인듯 하다. 가만히 냅둬도 이곳저곳 돌아다니고, 충전을 위한 도킹 스테이션을 자기의 집으로 생각하는…

거리센서와 카메라를 이용해 어느 정도 SLAM 기능을 수행하는 듯하다. “Go to charging station!”이라고 명령을 내리면 스스로 주변에 있는 도킹 스테이션을 찾아 충전을 시작한다.

로봇을 제어하기 위한 API도 상당히 충실하게 지원한다. python3로 프로그래밍 가능하니 쉬울듯. 잠깐 생각해본 바로는 ROS 연동도 쉽게 될것 같다. 실제로 여러가지 프로젝트들이 Vector를 이용해서 진행되고 있는 듯.

참고링크

Jetson Nano에서 Intel RealSense D435 카메라 사용해보기

Jetson Nano에는 USB 3.1 gen2 포트가 4개 존재한다. 문득 집에서 놀고 있는 인텔 리얼센스 카메라가 있어 연결해보기 위해 작업 시작.

Intel에서 Intel® RealSense™ SDK의 arm64용 빌드된 패키지를 제공해주지 않으므로, Jetson Nano에서 사용하기 위해선 소스를 직접 빌드하여야 한다. 먼저 소스 빌드를 위해 필요한 패키지들을 설치한다.

$ sudo apt install libgtk-3-dev libxcursor-dev libxinerama-dev

다음으로 레포지토리 (https://github.com/IntelRealSense/librealsense)에서 최신 릴리즈된 소스를 받아온다. (https://github.com/IntelRealSense/librealsense/releases)

받아온 소스의 압축을 풀고,

$ tar zxf librealsense-2.21.0.tar.gz
$ cd librealsense.2.21.0
$ mkdir build
$ cd build
$ cmake ..

정상적으로 종료되면, 빌드를 시작한다. 이때 메모리 부족이 일어나므로 이번 포스트와 마찬가지로 swap 파티션을 활성화 한다.

$ sudo swapon /swapfile

빌드 시작

$ make -j1

정상적으로 빌드가 완료되면, 이제 설치.

$ sudo make install

이제 리얼센스 카메라를 연결하고, 테스트용 프로그램인 realsense-viewer를 실행해본다.

$ realsense-viewer

카메라가 정상적으로 인식되고 USB 3.1 gen2로 연결되어 있음을 볼수 있다. 몇가지 테스트 해본 결과 Jetson Nano에서는 1280×720의 해상도를 처리하기엔 너무 느리다. 따라서 해상도를 640×480으로 변경하여 사용한다.

이제 카메라를 켜보면~,

Depth 이미지와 RGB 이미지가 정상적으로 잘 보인다. 코어의 성능때문인지 30프레임이 다 나오는 것 같진 않다.


주의사항! 현재 Jetson Nano에는 5V, 2.1A 어뎁터를 사용하여 연결하였는데, 위와 같이 코어의 성능을 뽑아쓰는 어플리케이션을 돌리다보면 갑자기 전원이 나가는 경우가 가끔씩 발생하였다. 좀더 높은 전류를 제공하는 어댑터를 사용하기를 권장함.

Blockly 툴박스에 카테고리 추가

Blockly를 실행하면 좌측 (혹은 설정에 의해서 하단)에 툴박스가 존재한다. 사용자의 필요에 따라 이 툴박스에 카테고리를 추가하는 등에 대한 작업을 할 수 있다.

툴박스에 설정은 toolbox_standard.js 파일에서 진행한다. 지난 포스팅에서 실행했던 디렉토리에서 toolbox_standard.js 파일을 열어보면…

var BLOCKLY_TOOLBOX_XML = BLOCKLY_TOOLBOX_XML || Object.create(null);

/* BEGINNING BLOCKLY_TOOLBOX_XML ASSIGNMENT. DO NOT EDIT. USE BLOCKLY DEVTOOLS. */
BLOCKLY_TOOLBOX_XML['standard'] =
// From XML string/file, replace ^\s?(\s*)?(<.*>)$ with \+$1'$2'
// Tweak first and last line.
'<xml>'
+ '<category name="Logic" colour="%{BKY_LOGIC_HUE}">'
+   '<block type="controls_if"></block>'
+   '<block type="logic_compare"></block>'
+   '<block type="logic_operation"></block>'
+   '<block type="logic_negate"></block>'
+   '<block type="logic_boolean"></block>'
+   '<block type="logic_null" disabled="true"></block>'
+   '<block type="logic_ternary"></block>'
+ '</category>'
+ '<category name="Loops" colour="%{BKY_LOOPS_HUE}">'
+   '<block type="controls_repeat_ext">'
+     '<value name="TIMES">'
+       '<shadow type="math_number">'
+         '<field name="NUM">10</field>'

...

와 같이 되어 있다. Javascript로 되어 있으며, 자세히 살펴보면 XML을 String 형태로 변환해서 사용함을 볼 수 있다. 주석에 나와 있는 것처럼, Blockly Dev Tools를 이용해서 만들어 줄 수 있지만, 간단한 작업은 본 파일을 수정하면 된다.

Custom이라는 카테고리를 추가해보도록 한다. 블럭은 아직 추가하지 않기로 한다. 카테코리를 추가하고 싶은 지점에 다음과 같이 추가한다.

+ '<category name="Custom" colour="100">'
+ '</category>'

이제 다시 웹페이지를 reload해서 보게 되면,

Custom 카테고리가 추가되어 있는 것을 볼 수 있다. 아직 블럭들이 추가되어 있지 않으므로, 클릭해도 블럭들은 보이지 않는다. 카테고리 사이에 구분자(Seperator)를 추가하려면 원하는 지점에 다음과 같이 추가한다.

여기까지.

Jetson Nano에서 OpenCV 4.1 with CUDA 빌드

영상처리에 많이 사용되는 OpenCV를 Jetson Nano에서도 사용 가능하다. 빌드 과정은 PC에서와 동일하나 플랫폼의 특성 상 몇가지 다른 부분이 있다. 기본으로 설치되어 있는 패키지를 사용해도 되지만, CUDA를 활용하기 위해선 빌드 과정을 통해 설치하여야 한다.

L4T에는 cuda10.0이 이미 설치되어 있다.

OpenCV github 레포지토리에서 소스를 다운로드한다.

현재 릴리즈된 최신 버전은 4.1.0이다.

먼저 cmake를 설치한다.

$ sudo apt install cmake

다운로드한 압축파일 (opencv-4.1.0.tar.gz, opencv_contrib-4.1.0.tar.gz) 을 풀고, 다음과 같이 cmake를 이용해 빌드 파일을 생성한다.

$ cd opencv-4.1.0
$ mkdir build
$ cd build
$ cmake -DOPENCV_EXTRA_MODULES_PATH=../../opencv_contrib-4.1.0/modules -DWITH_CUDA=ON -DCUDA_FAST_MATH=1 -DBUILD_EXAMPLES=ON  -DBUILD_opencv_python3=ON -DPYTHON3_INCLUDE_DIR2=/usr/include/python3.6m -DPYTHON3_NUMPY_INCLUDE_DIRS=/usr/lib/python3/dist-packages/numpy/core/include -DCUDA_ARCH_BIN="5.3" -DCUDA_ARCH_PTX=""  -DBUILD_TESTS=OFF -DBUILD_PERF_TESTS=OFF -DBUILD_EXAMPLES=OFF ..

각종 의존 패키지들을 체크하고 정상적으로 종료되면 다음과 같은 결과를 보여준다.

-- General configuration for OpenCV 4.1.0 =====================================
--   Version control:               unknown
--
--   Extra modules:
--     Location (extra):            /home/byeongkyu/Downloads/opencv_contrib-4.1.0/modules
--     Version control (extra):     unknown
--
--   Platform:
--     Timestamp:                   2019-05-02T04:43:14Z
--     Host:                        Linux 4.9.140-tegra aarch64
--     CMake:                       3.10.2
--     CMake generator:             Unix Makefiles
--     CMake build tool:            /usr/bin/make
--     Configuration:               Release
--
--   CPU/HW features:
--     Baseline:                    NEON FP16
--       required:                  NEON
--       disabled:                  VFPV3
--
--   C/C++:
--     Built as dynamic libs?:      YES
--     C++ Compiler:                /usr/bin/c++  (ver 7.4.0)
--     C++ flags (Release):         -fsigned-char -W -Wall -Werror=return-type -Werror=non-virtual-dtor -Werror=address -Werror=sequence-point -Wformat -Werror=format-security -Wmissing-declarations -Wundef -Winit-self -Wpointer-arith -Wshadow -Wsign-promo -Wuninitialized -Winit-self -Wno-delete-non-virtual-dtor -Wno-comment -Wimplicit-fallthrough=3 -Wno-strict-overflow -fdiagnostics-show-option -pthread -fomit-frame-pointer -ffunction-sections -fdata-sections    -fvisibility=hidden -fvisibility-inlines-hidden -O3 -DNDEBUG  -DNDEBUG
--     C++ flags (Debug):           -fsigned-char -W -Wall -Werror=return-type -Werror=non-virtual-dtor -Werror=address -Werror=sequence-point -Wformat -Werror=format-security -Wmissing-declarations -Wundef -Winit-self -Wpointer-arith -Wshadow -Wsign-promo -Wuninitialized -Winit-self -Wno-delete-non-virtual-dtor -Wno-comment -Wimplicit-fallthrough=3 -Wno-strict-overflow -fdiagnostics-show-option -pthread -fomit-frame-pointer -ffunction-sections -fdata-sections    -fvisibility=hidden -fvisibility-inlines-hidden -g  -O0 -DDEBUG -D_DEBUG
--     C Compiler:                  /usr/bin/cc
--     C flags (Release):           -fsigned-char -W -Wall -Werror=return-type -Werror=non-virtual-dtor -Werror=address -Werror=sequence-point -Wformat -Werror=format-security -Wmissing-declarations -Wmissing-prototypes -Wstrict-prototypes -Wundef -Winit-self -Wpointer-arith -Wshadow -Wuninitialized -Winit-self -Wno-comment -Wimplicit-fallthrough=3 -Wno-strict-overflow -fdiagnostics-show-option -pthread -fomit-frame-pointer -ffunction-sections -fdata-sections    -fvisibility=hidden -O3 -DNDEBUG  -DNDEBUG
--     C flags (Debug):             -fsigned-char -W -Wall -Werror=return-type -Werror=non-virtual-dtor -Werror=address -Werror=sequence-point -Wformat -Werror=format-security -Wmissing-declarations -Wmissing-prototypes -Wstrict-prototypes -Wundef -Winit-self -Wpointer-arith -Wshadow -Wuninitialized -Winit-self -Wno-comment -Wimplicit-fallthrough=3 -Wno-strict-overflow -fdiagnostics-show-option -pthread -fomit-frame-pointer -ffunction-sections -fdata-sections    -fvisibility=hidden -g  -O0 -DDEBUG -D_DEBUG
--     Linker flags (Release):      -Wl,--gc-sections
--     Linker flags (Debug):        -Wl,--gc-sections
--     ccache:                      NO
--     Precompiled headers:         YES
--     Extra dependencies:          m pthread cudart_static dl rt nppc nppial nppicc nppicom nppidei nppif nppig nppim nppist nppisu nppitc npps cublas cufft -L/usr/local/cuda/lib64 -L/usr/lib/aarch64-linux-gnu
--     3rdparty dependencies:
--
--   OpenCV modules:
--     To be built:                 aruco bgsegm bioinspired calib3d ccalib core cudaarithm cudabgsegm cudacodec cudafeatures2d cudafilters cudaimgproc cudalegacy cudaobjdetect cudaoptflow cudastereo cudawarping cudev datasets dnn dnn_objdetect dpm face features2d flann fuzzy gapi hfs highgui img_hash imgcodecs imgproc line_descriptor ml objdetect optflow phase_unwrapping photo plot python2 quality reg rgbd saliency shape stereo stitching structured_light superres surface_matching text tracking ts video videoio videostab xfeatures2d ximgproc xobjdetect xphoto
--     Disabled:                    world
--     Disabled by dependency:      -
--     Unavailable:                 cnn_3dobj cvv freetype hdf java js matlab ovis python3 sfm viz
--     Applications:                tests perf_tests examples apps
--     Documentation:               NO
--     Non-free algorithms:         NO
--
--   GUI:
--     GTK+:                        NO
--     VTK support:                 NO
--
--   Media I/O:
--     ZLib:                        /usr/lib/aarch64-linux-gnu/libz.so (ver 1.2.11)
--     JPEG:                        libjpeg-turbo (ver 2.0.2-62)
--     WEBP:                        build (ver encoder: 0x020e)
--     PNG:                         build (ver 1.6.36)
--     TIFF:                        build (ver 42 - 4.0.10)
--     JPEG 2000:                   build (ver 1.900.1)
--     OpenEXR:                     build (ver 1.7.1)
--     HDR:                         YES
--     SUNRASTER:                   YES
--     PXM:                         YES
--     PFM:                         YES
--
--   Video I/O:
--     DC1394:                      NO
--     FFMPEG:                      NO
--       avcodec:                   NO
--       avformat:                  NO
--       avutil:                    NO
--       swscale:                   NO
--       avresample:                NO
--     GStreamer:                   YES (1.14.1)
--     v4l/v4l2:                    YES (linux/videodev2.h)
--
--   Parallel framework:            pthreads
--
--   Trace:                         YES (built-in)
--
--   Other third-party libraries:
--     Lapack:                      NO
--     Eigen:                       YES (ver 3.3.4)
--     Custom HAL:                  YES (carotene (ver 0.0.1))
--     Protobuf:                    build (3.5.1)
--
--   NVIDIA CUDA:                   YES (ver 10.0, CUFFT CUBLAS FAST_MATH)
--     NVIDIA GPU arch:             53
--     NVIDIA PTX archs:
--
--   OpenCL:                        YES (no extra features)
--     Include path:                /home/byeongkyu/Downloads/opencv-4.1.0/3rdparty/include/opencl/1.2
--     Link libraries:              Dynamic load
--
--   Python 2:
--     Interpreter:                 /usr/bin/python2.7 (ver 2.7.15)
--     Libraries:                   /usr/lib/aarch64-linux-gnu/libpython2.7.so (ver 2.7.15rc1)
--     numpy:                       /usr/lib/python2.7/dist-packages/numpy/core/include (ver 1.13.3)
--     install path:                lib/python2.7/dist-packages/cv2/python-2.7
--
--   Python 3:
--     Interpreter:                 /usr/bin/python3 (ver 3.6.7)
--     Libraries:                   /usr/lib/aarch64-linux-gnu/libpython3.6m.so (ver 3.6.7)
--     numpy:                       /usr/lib/python3/dist-packages/numpy/core/include (ver )
--     install path:                lib/python3.6/dist-packages/cv2/python-3.6
--
--   Python (for build):            /usr/bin/python3
--
--   Java:
--     ant:                         NO
--     JNI:                         NO
--     Java wrappers:               NO
--     Java tests:                  NO
--
--   Install to:                    /usr/local
-- -----------------------------------------------------------------
--
-- Configuring done
-- Generating done
-- Build files have been written to: /home/byeongkyu/Downloads/opencv-4.1.0/build

빌드 중 램 부족으로 인한 에러가 발생하므로, swap 파티션을 생성하여 이를 보완하도록 한다.

$ sudo fallocate -l 4.0G /swapfile
$ sudo chmod 600 /swapfile
$ sudo mkswap /swapfile
$ sudo swapon /swapfile

부팅시마다 마운트 하도록 다음의 파일 수정
$ sudo vi /etc/fstab

라인 추가
/swapfile none swap 0 0

자, 이제 빌드를 시작해보면…

$ make -j1

코어 4개를 적극 활용하면 좋겠으나, 램이 4기가 밖에 없는 관계로 램 부족과 같은 에러가 발생하거나 아예 멈춰버리는 불상사가 발생한다. 따라서 쓰레드 1개로 빌드 시작! 컴파일 시간이 어마어마하게 걸리고 방열판이 엄청나게 뜨거워지므로 조심.

빌드가 완료되면, 완료된 파일들을 설치한다. 설치 경로는 /usr/local 이다.

$ sudo make install

이제 제대로 설치되었는지 확인해본다.

$ opencv_version
4.1.0

$ python3
>>> import cv2
>>> cv2
<module 'cv2' from '/usr/local/lib/python3.6/dist-packages/cv2/python-3.6/cv2.cpython-36m-aarch64-linux-gnu.so'>
>>> cv2.__version__
'4.1.0'

일단 설치는 여기까지!

Jetson Nano 무선랜(wifi + bluetooth) 카드 장착

Jetson Nano엔 무선랜 기능이 포함되어 있지 않다. 라즈베리파이도 3b+ 모델에서는 무선랜 기능이 포함되어 있는데, 뭐 그냥 붙여줬으면 좋으련만… USB 동글 등을 이용해서 사용할수 있겠지만, Jetson Nano에는 pci-e 확장포트가 존재한다. 따라서 이 포트에 m.2 규격의 무선랜 모듈을 장착하여 사용할 수 있다.

주변에 쉽게 구할 수 있고, 나름 리눅스 친화적인 무선랜 모듈은 인텔 제품이며 여러가지 버전이 존재한다. 현재 Jetson Nano의 커널 버전은 4.9 (L4T) 버전이므로, 현재 구할 수 있는 무선랜 모듈 중 가장 나은 선택은 Intel ac8265이다. Intel ac9560이 좀더 최신 칩셋에 나은 기능을 갖고 있지만, 드라이버가 커널 4.14 이상에서만 동작하므로 현재로선 사용이 불가능하다.

약 3만원 정도에 구입이 가능하다. 단 구입할때 안테나도 같이 구매하여야 한다. Intel ac8265의 주요 사양은 https://ark.intel.com/content/www/us/en/ark/products/94150/intel-dual-band-wireless-ac-8265.html 에서 확인 가능하다.

Jetson Nano의 옆 나사 두개를 풀어주고 모듈을 제거하면, 확장기판 내에 m.2 슬롯이 존재함을 볼수 있다. 나사를 풀러주고 구입한 무선랜 모듈을 장착한다.

안테나도 연결해준다. 저런 패치형 안테나 말고도, 일반적인 스틱형 안테나도 장착할 수 있다. (NGFF antenna 또는 M.2 wireless antenna로 검색하면 됨)

다시 코어 모듈을 조립하고 전원을 인가한다. 부팅이 완료된 후 터미널을 열어 다음과 같이 입력하여 무선랜 카드가 잘 인식되었는지 확인한다.

$ lspci
00:01.0 PCI bridge: NVIDIA Corporation Device 0fae (rev a1)
00:02.0 PCI bridge: NVIDIA Corporation Device 0faf (rev a1)
01:00.0 Network controller: Intel Corporation Wireless 8265 / 8275 (rev 50)
02:00.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL8111/8168/8411 PCI Express Gigabit Ethernet Controller (rev 15)

이제 무선랜 및 블루투스 기능을 정상적으로 사용 가능하다.

끝!

안드로이드 앱 여러 개 권한 요청

앱을 설치하고 처음 실행시 여러 개의 권한 요청 방법. requestPermissions 함수를 사용하는데, 두번째 인자인 퍼미션 목록은 String Array 타입이다. 즉 여러 개의 권한을 한꺼번에 요청 가능.

필요한 권한 목록을 ArrayList<String>에 저장하고, 목록이 완성되면 requestPermissions을 이용해 권한 요청

ArrayList<String> permissions = new ArrayList<String>();
if (ContextCompat.checkSelfPermission(this, Manifest.permission.RECORD_AUDIO) != PackageManager.PERMISSION_GRANTED) {
            permissions.add(Manifest.permission.RECORD_AUDIO);

...

if(permissions.size() > 0) {
            String[] reqPermissionArray = new String[permissions.size()];
            reqPermissionArray = permissions.toArray(reqPermissionArray);
            ActivityCompat.requestPermissions(this, reqPermissionArray, MY_PERMISSIONS_REQUEST_MULTI);
        }

사용자가 권한을 승인하거나 거절한 경우에 대한 대응은 onRequestPermissionsResult 함수에서 처리.

public void onRequestPermissionsResult(int requestCode, @NonNull String[] permissions, @NonNull int[] grantResults) {
        super.onRequestPermissionsResult(requestCode, permissions, grantResults);

if(grantResults.length > 0) {
    if (ContextCompat.checkSelfPermission(this, Manifest.permission.RECORD_AUDIO) == PackageManager.PERMISSION_GRANTED) {
    ...
    }

    ...
}

끗.
