Wire cover for Dynamixel PRO

로봇 조립 중 다이나믹셀의 전선을 바짝 붙여야 할 일이 생겼습니다. 전선이야 케이블타이로 잘 정리하면 되겠지만 그렇게 묶은 전선이 로봇 관절이 움직일때 영향을 줄 수도 있어서 정리하기 위한 커버가 필요했습니다.

사용하려는 모델은 H42P-020-S300-R 이고, 프로 모델 중에선 가장 작은 타입입니다.

H42P-020-S300-R

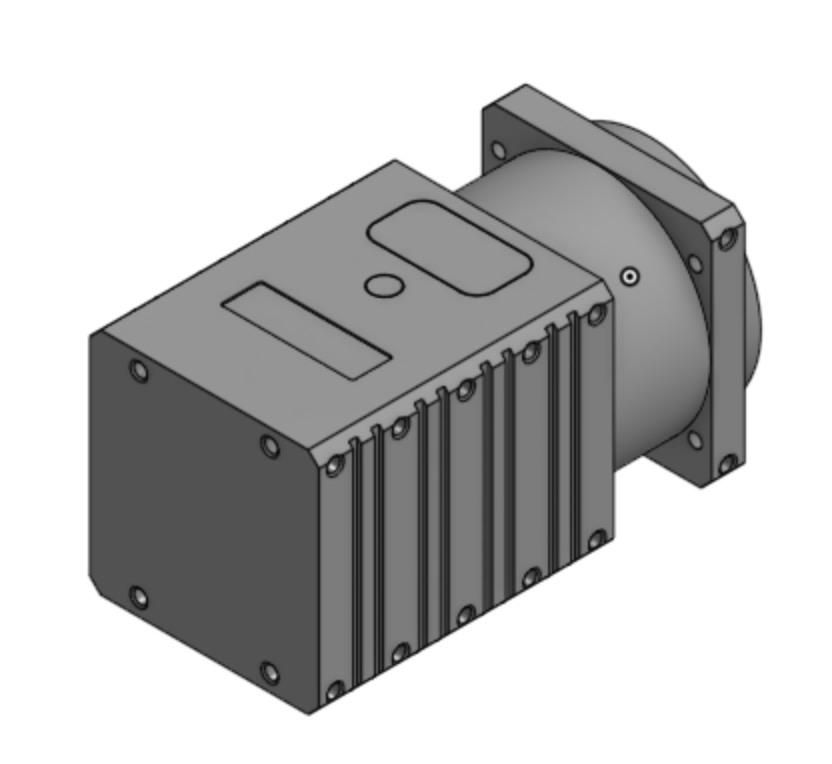

다행스럽게 로보티즈에서 도면 및 step 모델 등을 제공해주므로 쉽게 만들수 있습니다. 일단 onshape.com으로 가서, 다운로드한 모터의 step 파일을 업로드해서 만듭니다.

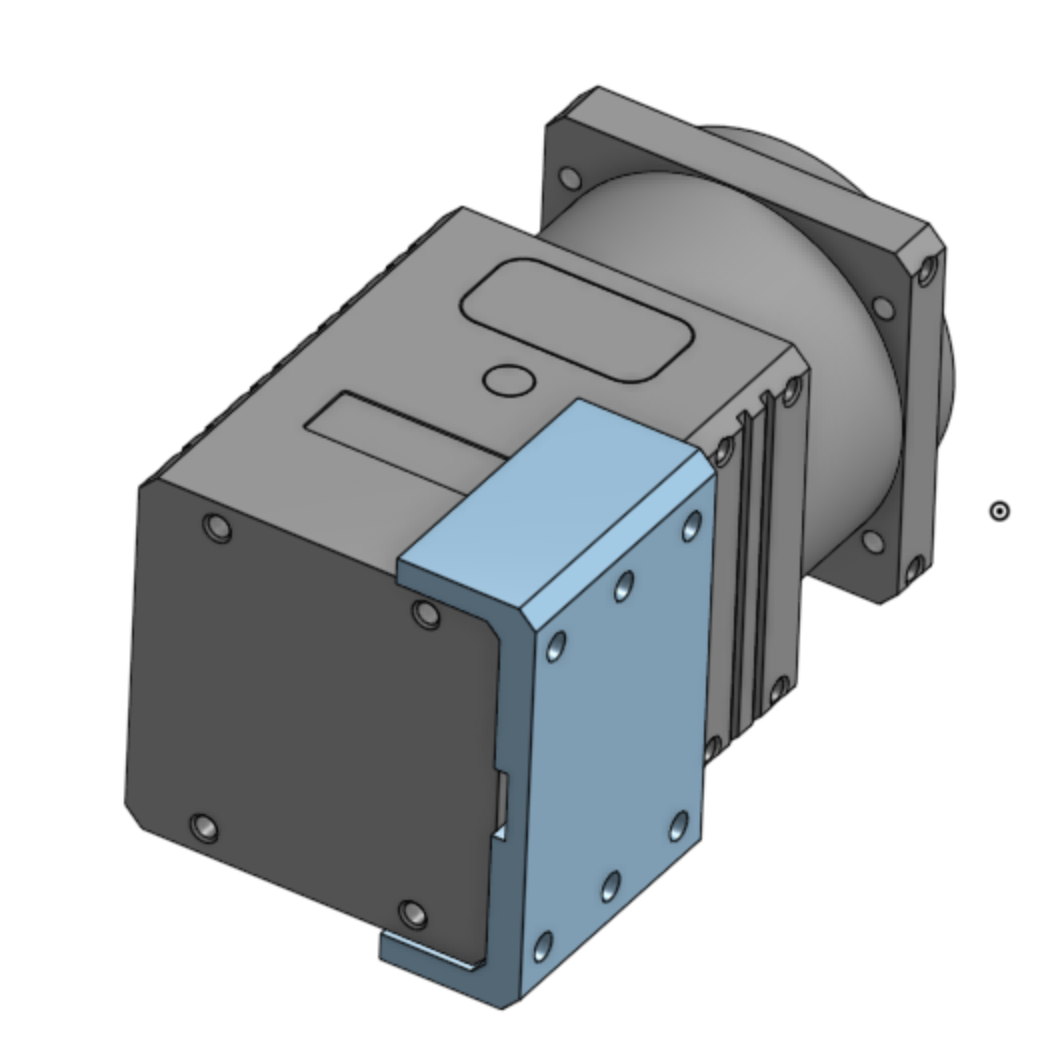

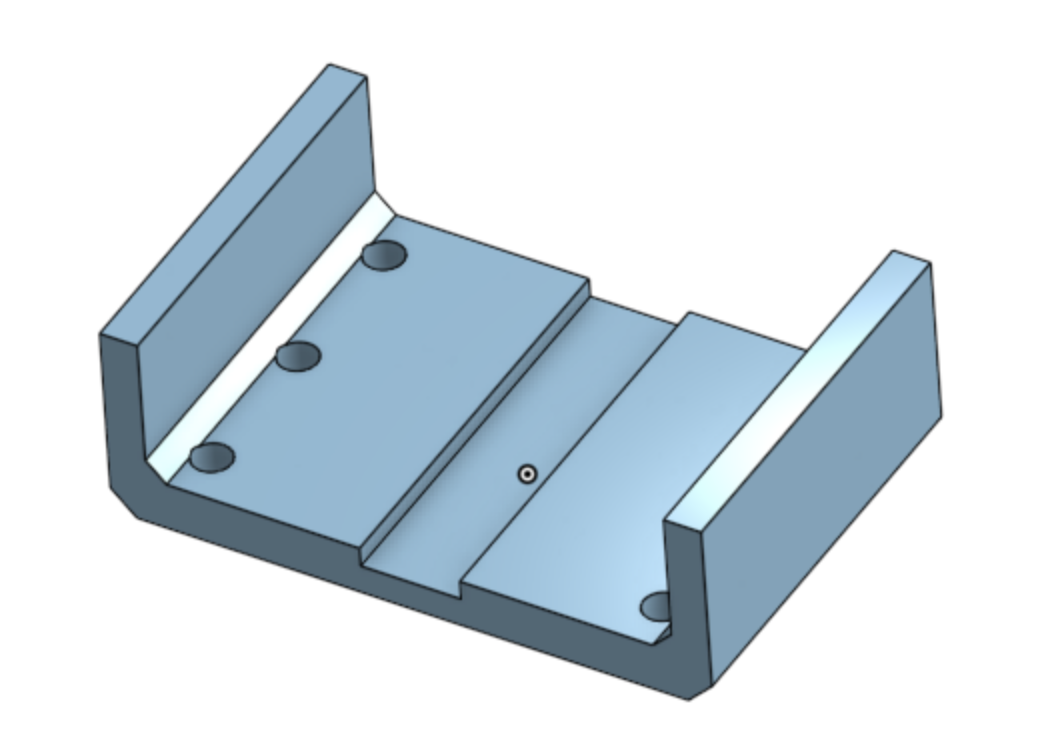

이제 모델의 크기를 반영해서 커버를 만들어줍니다. 전선이 지나갈 홈도 파 주고요. 다 그렸으면 어셈블리로 모터에 붙여서 크기가 잘 맞는지 확인해봅니다.

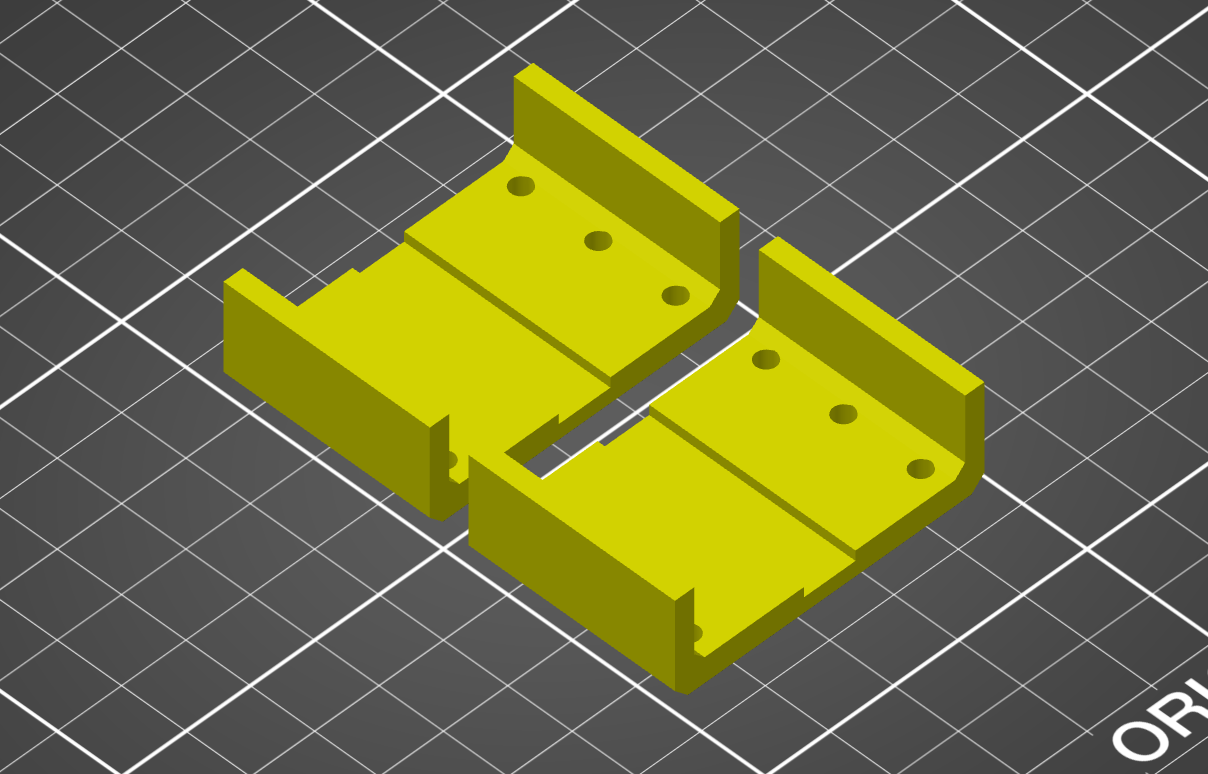

잘 맞는것 같네요. 이제 이걸 stl 파일로 export하고, 슬라이서 프로그램을 통해 gcode를 생성해줍니다. 양쪽 두개가 필요하니까 한꺼번에 두개를 배치하고 생성!. 표면이 거칠어도 사용하는데는 큰 무리가 없으니, 적측두깨는 0.2mm로 강도는 좀 있어야 하니 채움은 30% 정도?

약 1시간 40분 정도 걸린다고 나오네요.. 프린터로 옮겨서 출력을 해주면!!??

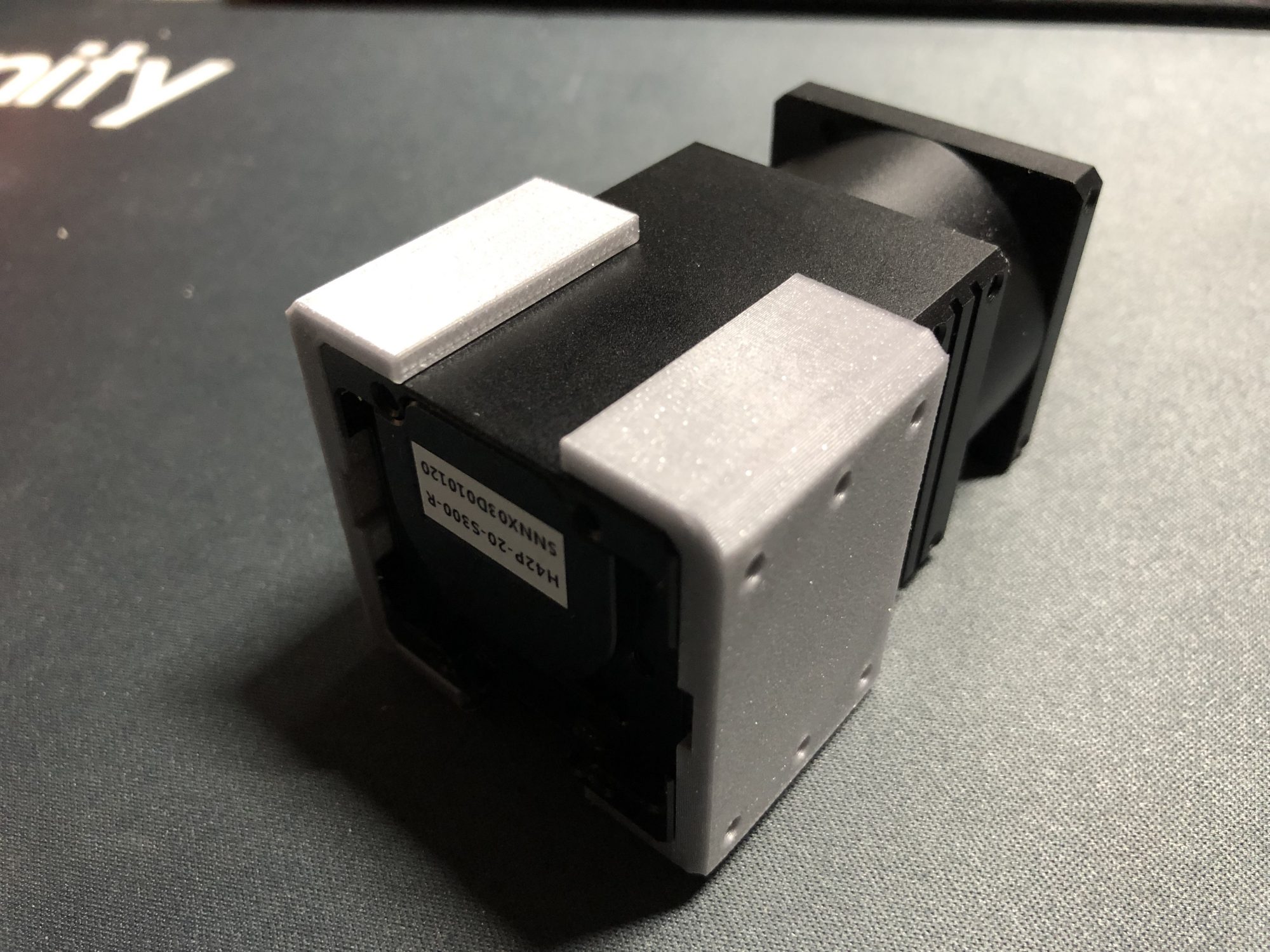

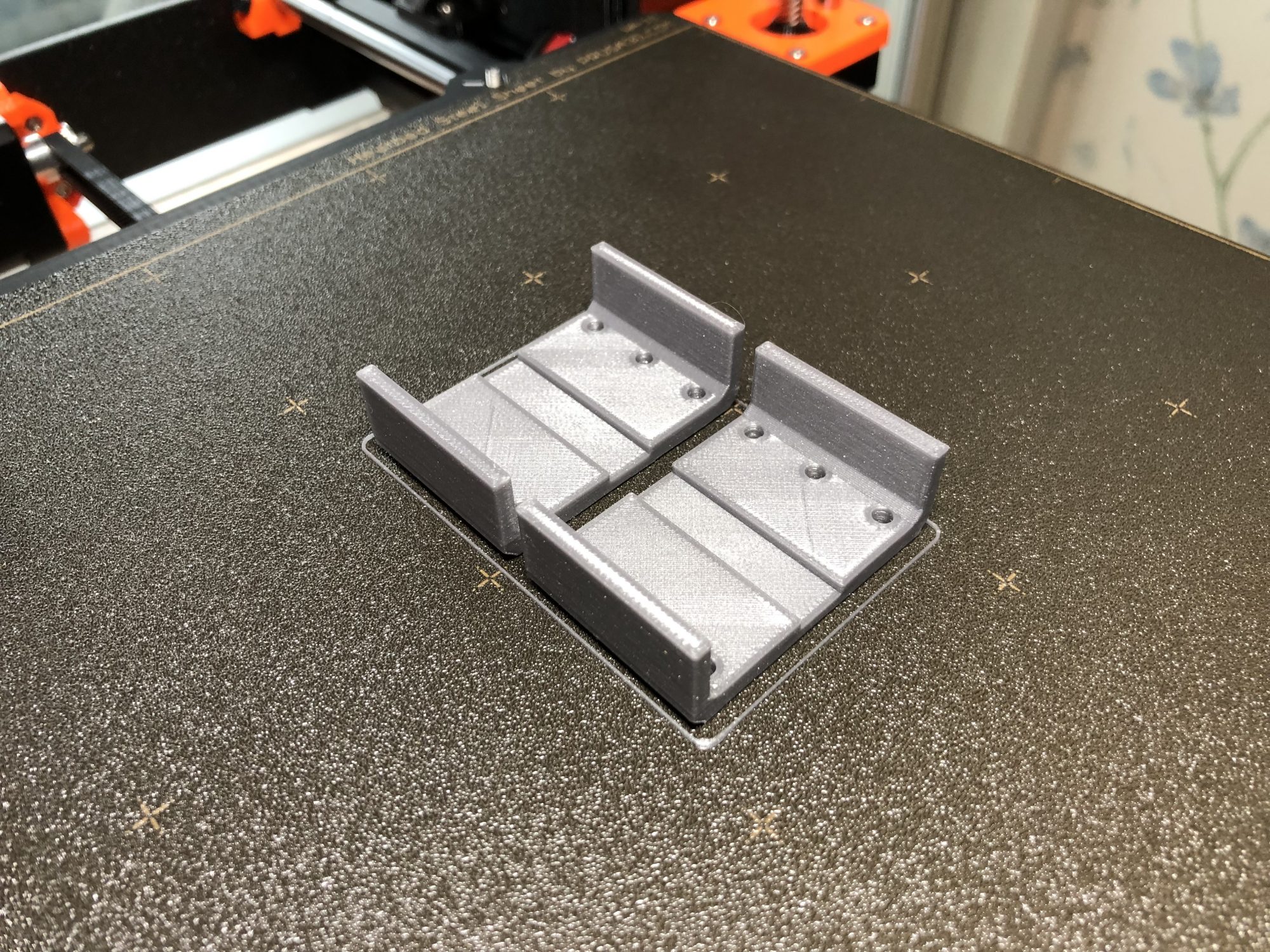

이렇게 예쁘게 출력이 잘되고~~, 모터와 결합해보면??!!

모터의 크기에 딱! 맞게 끼워지고, 나사 구멍의 위치도 정확하게 맞네요..^^

끗!
