Blockly 툴박스에 카테고리 추가

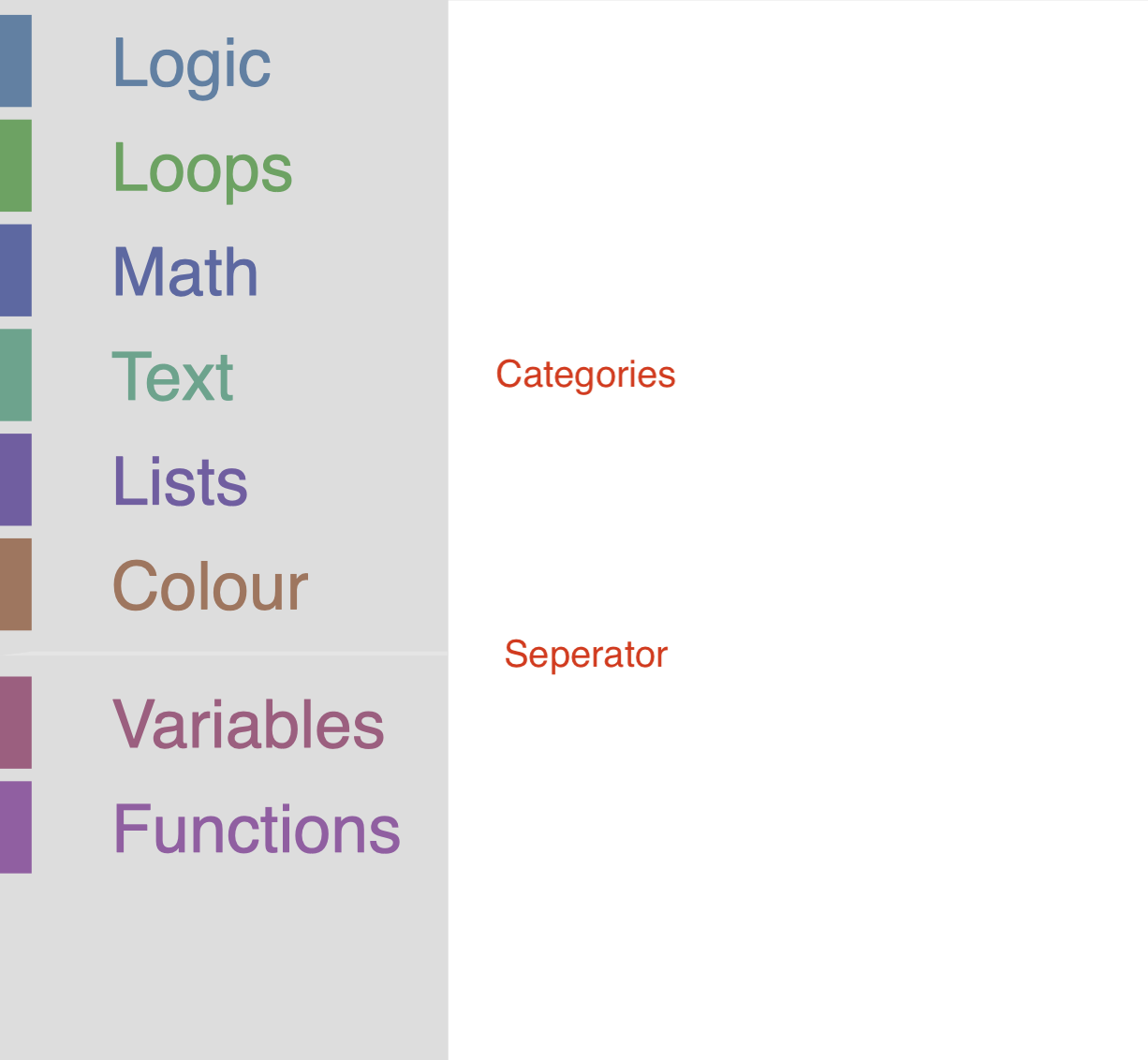

Blockly를 실행하면 좌측 (혹은 설정에 의해서 하단)에 툴박스가 존재한다. 사용자의 필요에 따라 이 툴박스에 카테고리를 추가하는 등에 대한 작업을 할 수 있다.

툴박스에 설정은 toolbox_standard.js 파일에서 진행한다. 지난 포스팅에서 실행했던 디렉토리에서 toolbox_standard.js 파일을 열어보면…

var BLOCKLY_TOOLBOX_XML = BLOCKLY_TOOLBOX_XML || Object.create(null);

/* BEGINNING BLOCKLY_TOOLBOX_XML ASSIGNMENT. DO NOT EDIT. USE BLOCKLY DEVTOOLS. */
BLOCKLY_TOOLBOX_XML['standard'] =
// From XML string/file, replace ^\s?(\s*)?(<.*>)$ with \+$1'$2'
// Tweak first and last line.
'<xml>'
+ '<category name="Logic" colour="%{BKY_LOGIC_HUE}">'
+   '<block type="controls_if"></block>'
+   '<block type="logic_compare"></block>'
+   '<block type="logic_operation"></block>'
+   '<block type="logic_negate"></block>'
+   '<block type="logic_boolean"></block>'
+   '<block type="logic_null" disabled="true"></block>'
+   '<block type="logic_ternary"></block>'
+ '</category>'
+ '<category name="Loops" colour="%{BKY_LOOPS_HUE}">'
+   '<block type="controls_repeat_ext">'
+     '<value name="TIMES">'
+       '<shadow type="math_number">'
+         '<field name="NUM">10</field>'

...

와 같이 되어 있다. Javascript로 되어 있으며, 자세히 살펴보면 XML을 String 형태로 변환해서 사용함을 볼 수 있다. 주석에 나와 있는 것처럼, Blockly Dev Tools를 이용해서 만들어 줄 수 있지만, 간단한 작업은 본 파일을 수정하면 된다.

Custom이라는 카테고리를 추가해보도록 한다. 블럭은 아직 추가하지 않기로 한다. 카테코리를 추가하고 싶은 지점에 다음과 같이 추가한다.

+ '<category name="Custom" colour="100">'
+ '</category>'

이제 다시 웹페이지를 reload해서 보게 되면,

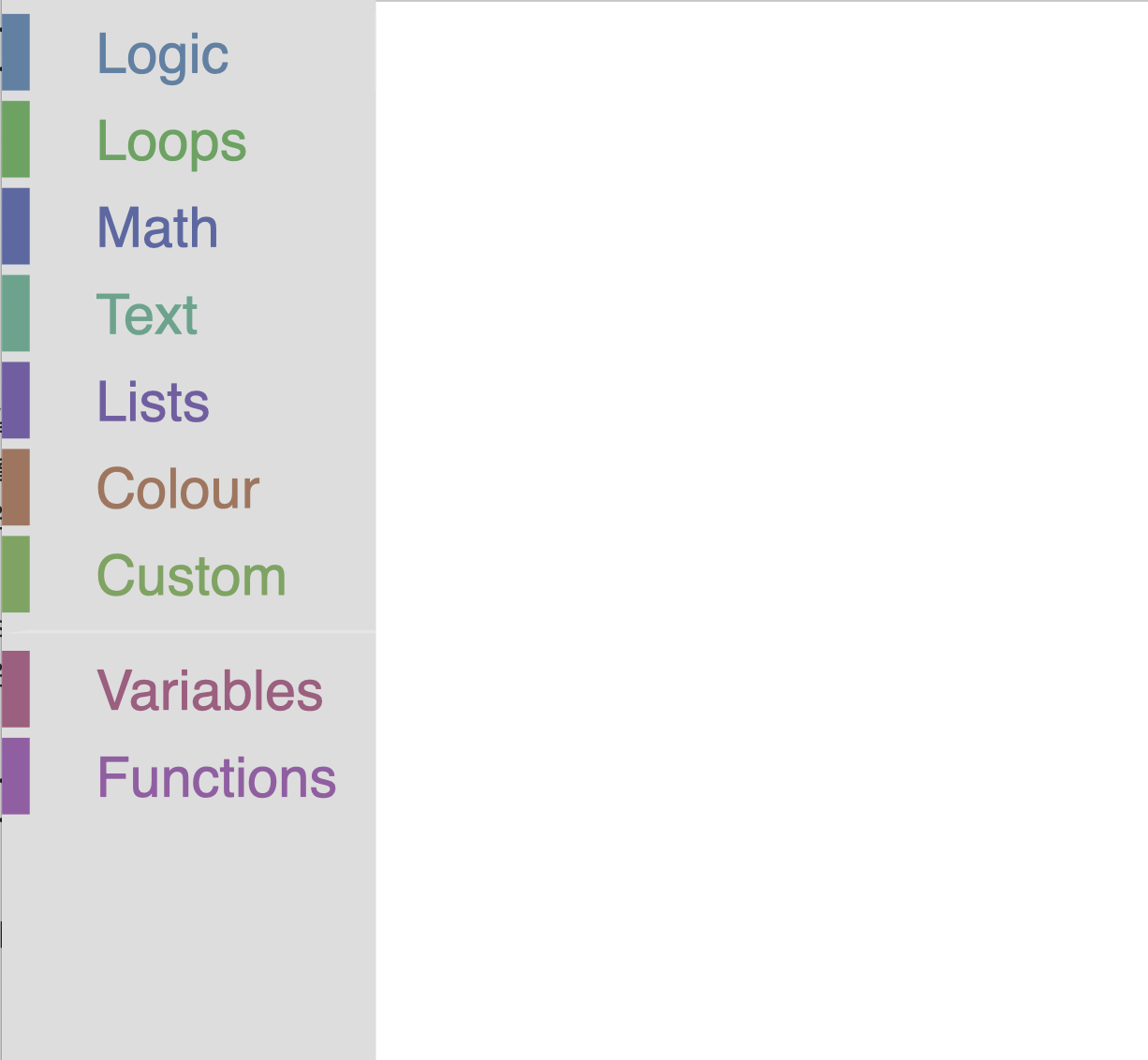

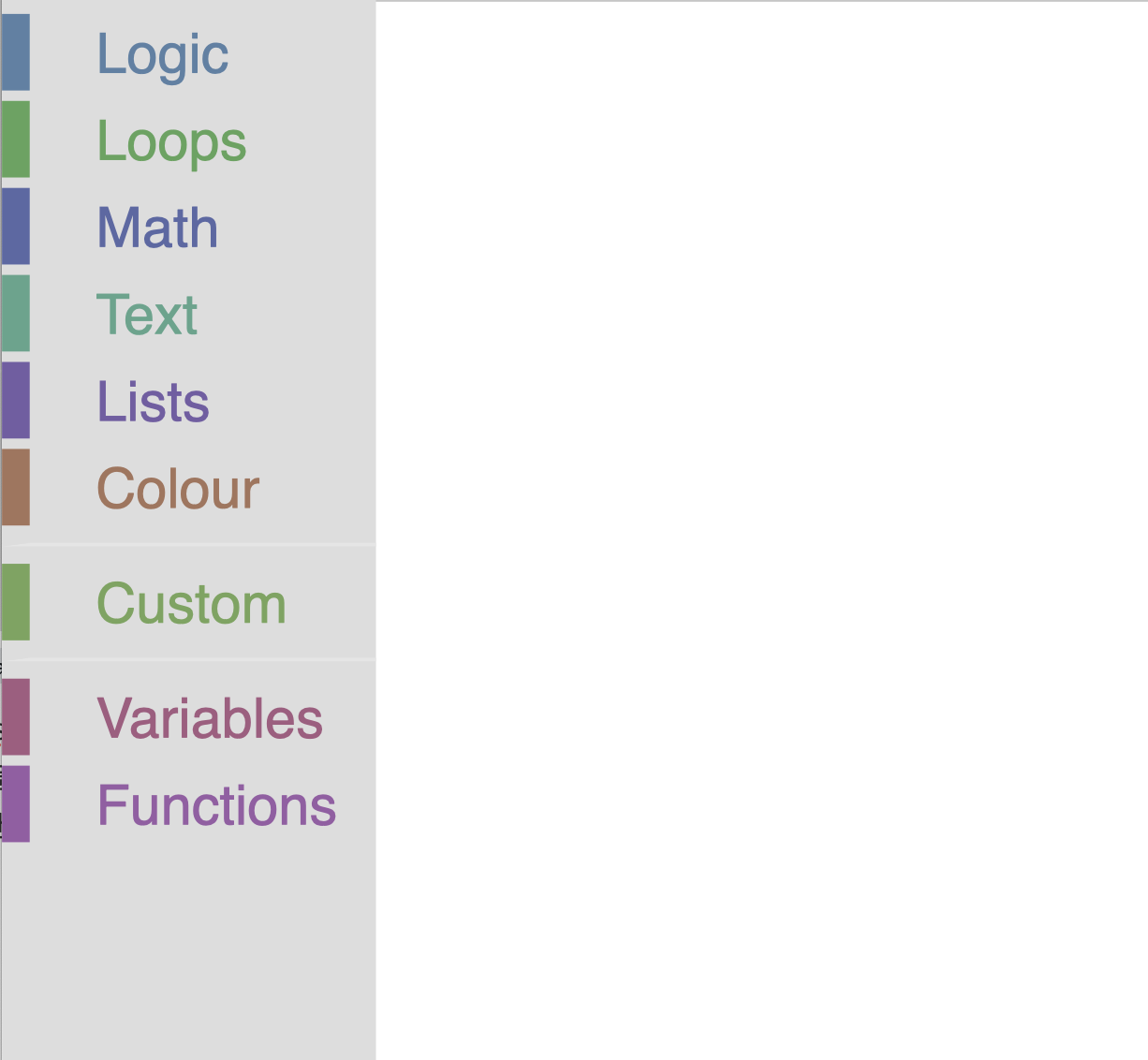

Custom 카테고리가 추가되어 있는 것을 볼 수 있다. 아직 블럭들이 추가되어 있지 않으므로, 클릭해도 블럭들은 보이지 않는다. 카테고리 사이에 구분자(Seperator)를 추가하려면 원하는 지점에 다음과 같이 추가한다.

여기까지.
